실린더 내경측정은 피스톤이 실린더 내에서 왕복운동을 할 때 마찰과 마모로 인해 실린더의 내경이 유지되지 못하고 기밀이 유지되지 못하여 출력이 낮아지는 원인이 되어 안지름 측정을 통해 최대 안지름을 구하고 적합한 오버사이즈로 작업하여 진원상태를 만들어 주는 것을 말해요
실린더, 실린더 보어게이지, 테레스코핑 게이지, 외측 마이크로미터
표준 오버사이즈 규격표시(플렌지 부분에 색표시를 함.) standard nitriding-청색 0.01“ 초록색 0.015“ 노란색 0.02“ 빨간색 표준 크롬도금 실린더 주황색
오버사이즈 작업 drilling - 구멍을 내는 작업 boring - 구멍을 넓혀주는 작업 grinding - 거친 표면을 다듬질하는 작업 horing - 윤활유 흡착을 위한 숫돌 작업

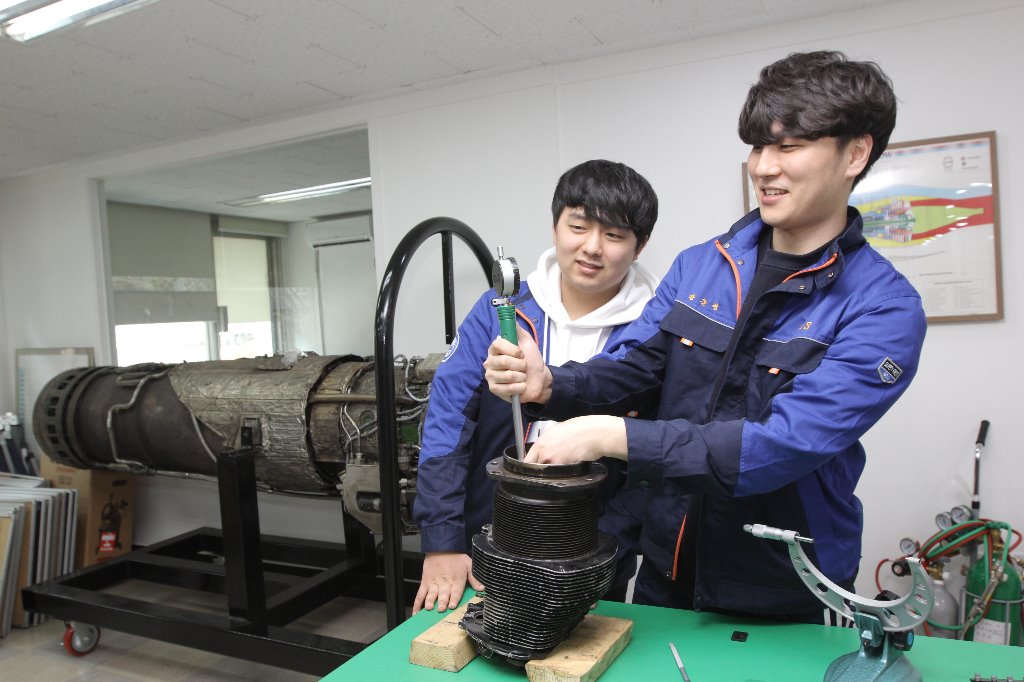

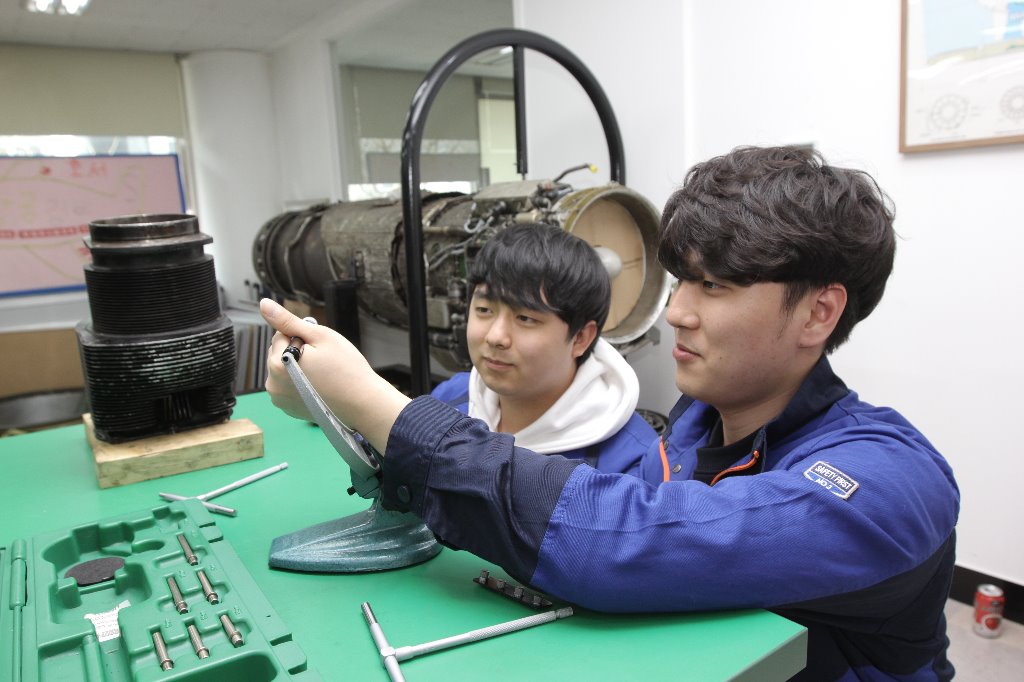

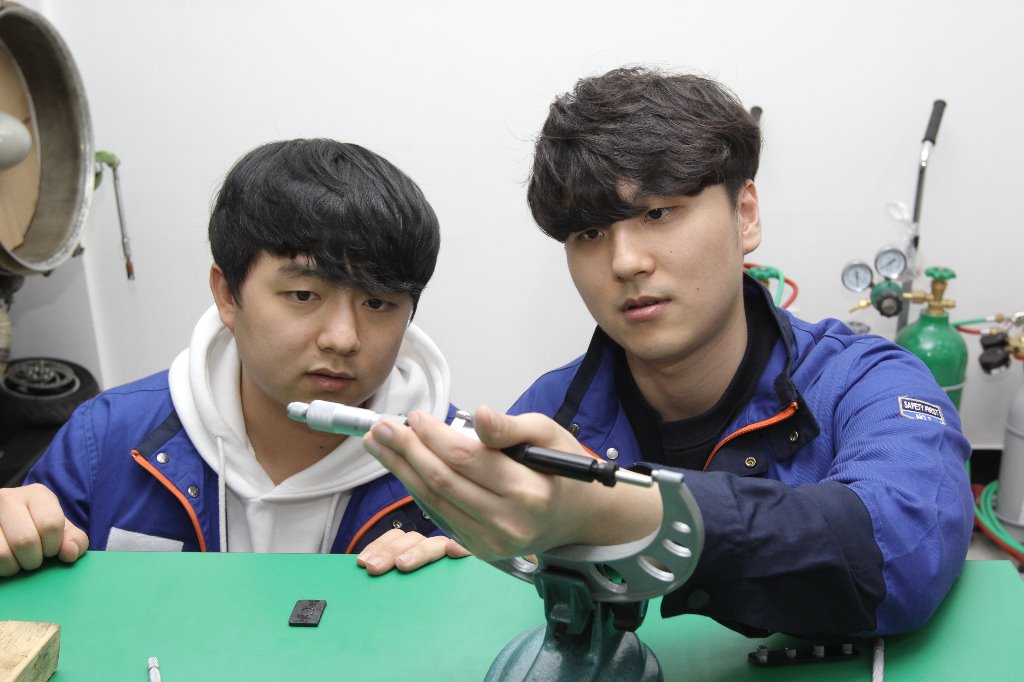

1. 텔레스코핑게이지로 스커트 부분(마모가 없는 부분)의 표준 안지름을 측정한다 2. 텔레스코핑게이지의 값을 외측마이크로미터로 확인한다. 3. 외측마이크로미터에 표준 안지름 값을 SETTING하고 LOCK을 건다 4. 보어게이지를 표준 안지름에 맞춰 setting한다.(측정 부위 여유을 위해 1m 정도 크게) 5. 보어게이지를 마이크로미터에 끼우고 "0"점 조절한다. 5. 실린더에 넣어 보어게이지에 값이 "0"에 못미치는 값이 마멸값이 된다.
